產品介紹
1.液壓拉拔設備的工藝特點

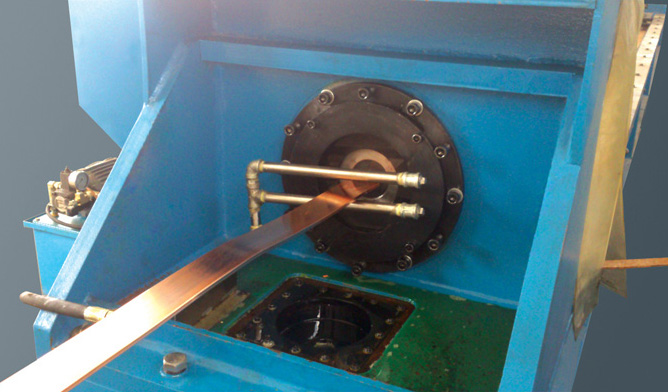

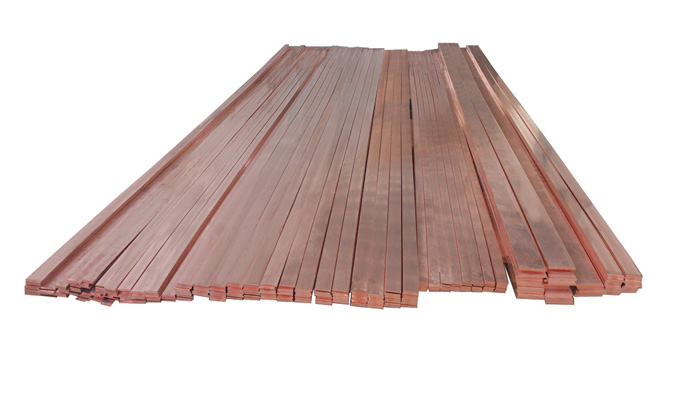

拉拔機是銅排、銅棒及其它材料通過一道模具的拉拔，使拉拔后的成品達到精度更高、表面光亮、增加硬度和彈性，不易變形的目的。液壓拉拔機相較于鏈條式拉拔機，具有性能好、自動化程度高，較大幅度減少員工及減輕勞動強度，提高操作工的安全性，并可根據客戶需求在不超過總長范圍內任意設定長度。

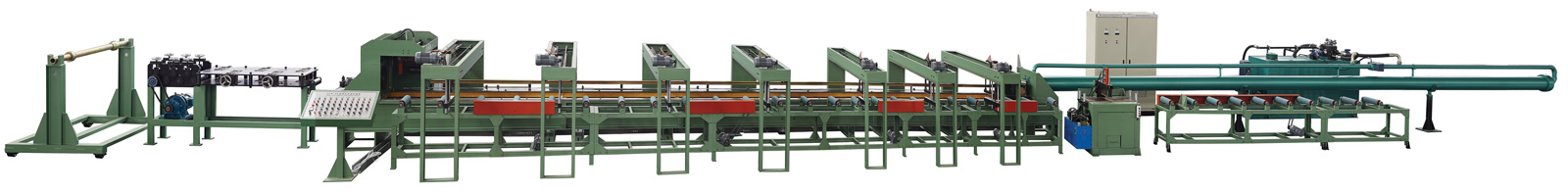

2.YLB型液壓自動拉拔一體機工作原理：
銅排制頭；放卷；矯平輸送；鉗口夾緊；潤滑；拉拔；中斷鋸切；橫向移料；張力矯直；橫向移料；輥道輸送；定尺鋸切；輥道輸送到儲料臺
技術參數
| 12米型機 | 10米型機 | 8米型機 | 6米型機 | ||
| 12M | 10M | 8M | 6M | ||
| 公稱拉拔力(t) Nominal drawing force | 100 | ||||
| 有效拉拔長度 effective drawing length (m) | 12 | 10 | 8 | 6 | |
| 型材規(guī)格 | 寬度width | ＜350 | |||
| Material (mm) | 厚度thickness | 3～30 | |||
| 拉拔速度 drawing speed (m/min) | 1～10 | ||||
| 回程速度 return speed (m/min) | 10～48 | ||||
| 缸筒內徑 ID of the cylinder (min) | 300 | ||||
| 活塞桿直徑 Diameter of the piston rod (min) | 125 | ||||
| 主油缸行程 stoke of the main oil cylinder (m) | 12.5 | 10.5 | 8.5 | 6.5 | |
| 液壓站供油壓力 oil pressure from the hydraulic station (MPa) | 21 | ||||
| 供電方式 power supply | 三相四線制380V/50Hz | ||||
| 裝機容量 capacity (kW) | 132 | 110 | 95 | 95 | |
| 冷卻水用量 cooling water（m3/h） | 10～30 | ||||
| 壓縮空氣 compressed air（m3/h） | 1 | ||||
| 機器外形尺寸(m) | 長 length | 35 | 32 | 30 | 28 |
| Equipment Size | 寬width | 4.5 | |||
| 高height | 2.2 | ||||
| 機器重量 weight of the equipment(t) | 38 | 34 | 30 | 26 | |
| 占用車間長度（m）space needed | 40 | 36 | 29 | 23 | |
